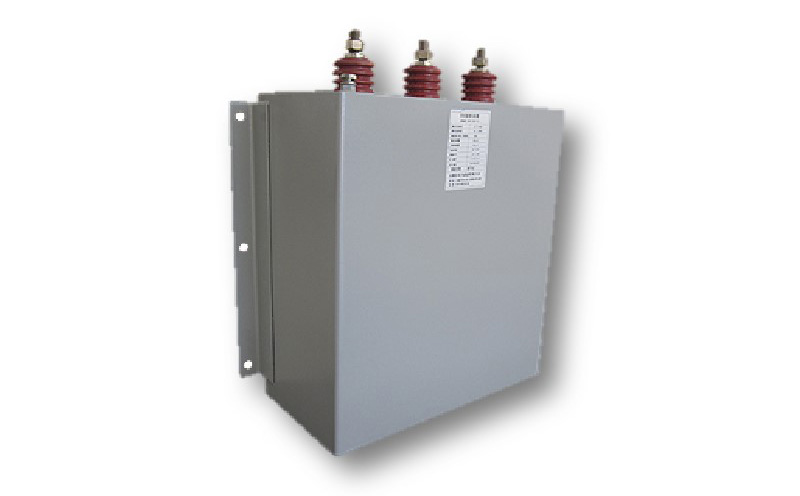

現代變速傳動采用靜態逆變器, 其中半導體開關效應的大量寄生信號, 因此, 在電路中需要交流濾波電容器進行濾波, 消除波紋和諧波。該自修復金屬化薄膜電容器可作為中間電路的直流連接和諧波濾波器, 也可作為控制電路中的嵌入式和吸收電容器使用。電容器采用安全型金屬化膜, 獨特的壓扁和焊接工藝, 先進的防震和均勻的壓力均勻結構設計等創新技術, 保證了容量的穩定性和精度高, 電感量低, 大大提高了耐受大電壓, 電流強度。這些電容器不僅可以設計成干結構, 還可以設計成高真空浸漬優質油結構, 提高電容器的絕緣性能和容量穩定性, 并具有良好的冷卻功能,保證電容器長時間運行。
交流濾波電容器內部結構
1、介電
該電容器采用的是低損耗的金屬化聚丙烯薄膜, 其自修復膜是采用進口基片, 應用專利技術對蒸汽電鍍梯度方形阻隔安全膜。
薄膜采用自動卷繞成圓柱形, 無感纏繞技術的應用, 核心由薄銅板制成, 使電容器的電感變小, 電壓更強。
2. 溶劑
用電容器填充介質, 以隔絕空氣中的電極, 沒有填料介質的保護, 金屬涂層會被氧化, 鍍膜將越來越多的自愈性, 交流濾波電容器的容量越來越小, 越來越損失.
交流濾波電容器特征
用于直流濾波電路, 可代替電解電容
等效串聯電阻小, 能承受大紋波電流
自感小
具有自愈性
長壽
鋁殼, 樹酯灌封
