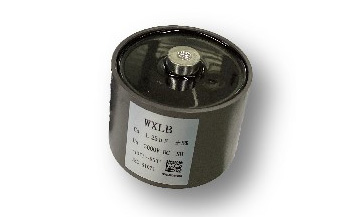

吸收電容器的性能介紹

吸收電容器的功能和用途

1、采用聚丙烯薄膜為介質, 加厚雙面金屬電極, 芯包在黃色聚酯膠帶上, 兩端的灌封環(huán)氧樹脂。

2、具有固有電感小、等效串聯(lián)電阻低、損耗小、絕緣電阻高、頻率特性好、能承受高電壓、大電流脈沖等特點。主要用于高壓、大電流和脈沖電路。如開關電源、逆變器、逆變器、IGBT 可控硅等保護電路的吸收電容器。

二、主要參數：

1、工作溫度范圍：－40℃～＋85℃

2、容量允許偏差：?5%（J）、?10%（K）

3、試驗電壓：引線間  1.5VRDC   10S

                 引線與外殼間   3KVDC   60S

4、固有電感：≤1nH/mm（包括電容器長度和引線長度）

5、損耗角正切值：CR≤1.5μF    tgδ≤5?10-4    (1KHZ測量)

                    CR＞1.5μF    tgδ≤8?10-4    (1KHZ測量)

6、絕緣電阻： CR≤0.33 ≥2?104MΩ

                  CR＞0.33 ≥30000MΩ、μF（100VDC、60S測量）

7、最大電壓脈沖上升率dv／dT和最大峰值電流IPK參照表中。

吸收電容器在類似于低通濾波器的電路中起著重要作用, 它可以吸收峰值電壓。它通常用于絕緣柵雙極晶體管 (IGBT), 以消除由母線雜散電感引起的峰值電壓, 避免絕緣柵雙極晶體管的損壞。
