電容器在調諧、旁路、耦合、濾波等電路中發揮著重要作用。晶體管收音機的調諧電路應該使用，彩色電視機的耦合電路、旁路電路等也應該使用。
1、鋁電解電容器:由鋁圓筒制成負極，內裝液體電解質，插入彎曲的鋁帶制成正極。還需要DC電壓處理，在正極片上形成一層氧化膜作為介質。其特點是容量大，但漏電大，穩定性差，具有正負極性。適用于電源濾波或低頻電路。使用時，正負極不應反向連接。
2、鉭鈮電解電容電容器:以金屬鋰或坤為正極，以稀硫酸等配液為負極，以鋰或倪表面產生的氧化膜為介質。其特點是體積小、容量大、性能穩定、使用壽命長。絕緣電阻大。溫度性能好，用于要求高的設備。兩個相互靠近的導體，中間夾一層不導電的絕緣介質，形成電容器。電容器的基本單位是法拉(F)。字母C通常用于電路圖中表示電容器元件。
3、陶瓷電容電容器:以陶瓷為介質。在陶瓷基體兩側噴涂銀層，然后燒成銀膜作為極板。其特點是體積小、耐熱性好、損耗小、絕緣電阻高但容量小，適用于高頻電路。鐵陶瓷容量大，但損耗和溫度系數大，適用于低頻電路。
4、云母電容器：用金屬箔或在云母片上噴銀層做電極板，極板與云母層層疊合，然后壓鑄成膠木粉或密封在環氧樹脂中制成。它的特點是：介質損耗小，絕緣電阻大。低溫系數，適用于高頻電路。

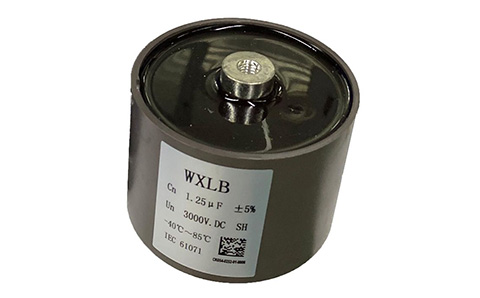

5、薄膜電容器技術薄膜電容器：結構與紙質介質電容器相同，介質為聚酯或聚苯乙烯。聚酯薄膜電容器，介質常數高，體積小，容量大，穩定性好，適合旁路電容器。聚苯乙烯薄膜電容器介質損耗小，絕緣電阻高，但溫度系數大，可用于高頻電路。兩個相互靠近的導體，中間夾一層不導電的絕緣介質，形成電容器。電容器的基本單位是法拉(F)。電路圖中通常用字母C表示電容元件。
6、紙介電容器:用兩片金屬箔做電極，夾在極薄的電容紙中，卷成圓柱形或扁柱形芯，然后密封在金屬殼或材料絕緣材料殼中。其特點是體積小，容量大。但固有電感和損耗大，適用于低頻電路。
7、金屬紙介電容器:結構與紙介電容器基本相同。它是在電容紙上覆蓋一層金屬膜來代替金屬箔。它體積小，容量大，一般用于低頻電路。
8、油浸紙介電容器:將紙介電容器浸泡在經過特殊處理的油中，可以增強其耐壓性。其特點是電容大，耐壓高，但體積大。另外，在實際應用中，首先要根據不同的用途選擇不同類型的電容器；其次，要考慮電容器的標稱容量，允許誤差、耐壓值、漏電電阻等技術參數；第三，對于具有正負極性的電解電容器，焊接時不要將正負極連接起來。
